DIVE-Turbinen für Niedergefälle und Mittelgefälle

Die DIVE-Turbine ist eine leistungsstarke Wasserkraftturbine mit elektronischer Regelung für Fallhöhen bis zu 120 Meter.

Der Generator der DIVE-Turbine ist direkt mit der Turbinenwelle verbunden und je nach Bauart komplett überspült. Der generierte Strom wird in einer nachgeschalteten Regelungseinheit netzkonform aufbereitet.




Fallhöhe

2m - 120m


Durchfluss

0,6 m3/s - 40 m3/s

pro Turbine


Leistung

30 kW - 4 MW

pro Turbine



StartseiteRegelung

Fallhöhe 2m - 20m

DIVE-Turbine für Niedergefälle

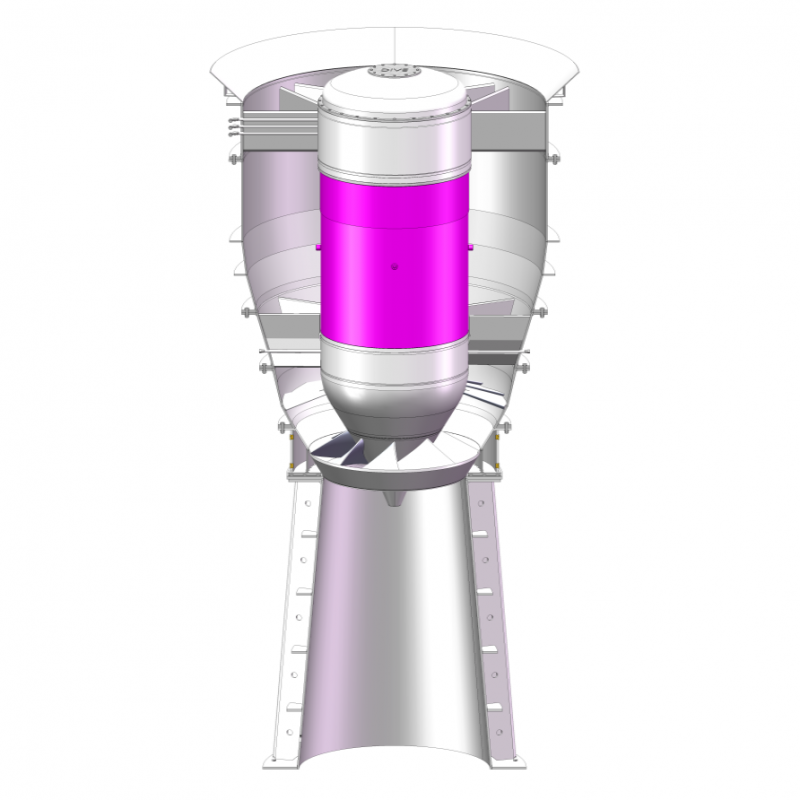

Die DIVE-Turbine ist eine vertikal durchströmte Propellerturbine mit elektronischer Regelung.

Der Generator der DIVE-Turbine ist direkt mit der Turbinenwelle verbunden und komplett überspült. Der generierte Strom wird in einer nachgeschalteten Regelungseinheit netzkonform aufbereitet.










1 Laufrad mit festen Schaufeln

2 Leitapparat als Regelungs- und Notschlussorgan

3 Permanentmagnetgenerator

4 Saugrohr

5 Steuerung und Netzaufbereitung





wartungsfreies Laufrad

schwingungsarm

fischfreundlich

doppelt reguliert durch Drehzahlvariation

Alle Vorteile der DIVE-Turbine





StartseiteRegelung

Downloads

application/pdf; charset=binary

DIVE_Turbine_Niedergefälle

864 KB

Fallhöhen 20m - 120m

DIVE-HAX-Turbine für Mittelgefälle

Die DIVE-HAX-Turbine ist eine halbaxiale Turbine mit elektronischer Regelung. Der Generator der DIVE-HAX-Turbine ist direkt mit der Turbinenwelle verbunden und aufgrund der patentierten DIVE-Dichtung dauerhaft hochwassersicher. Der generierte Strom wird in einer nachgeschalteten Regelungseinheit netzkonform aufbereitet.

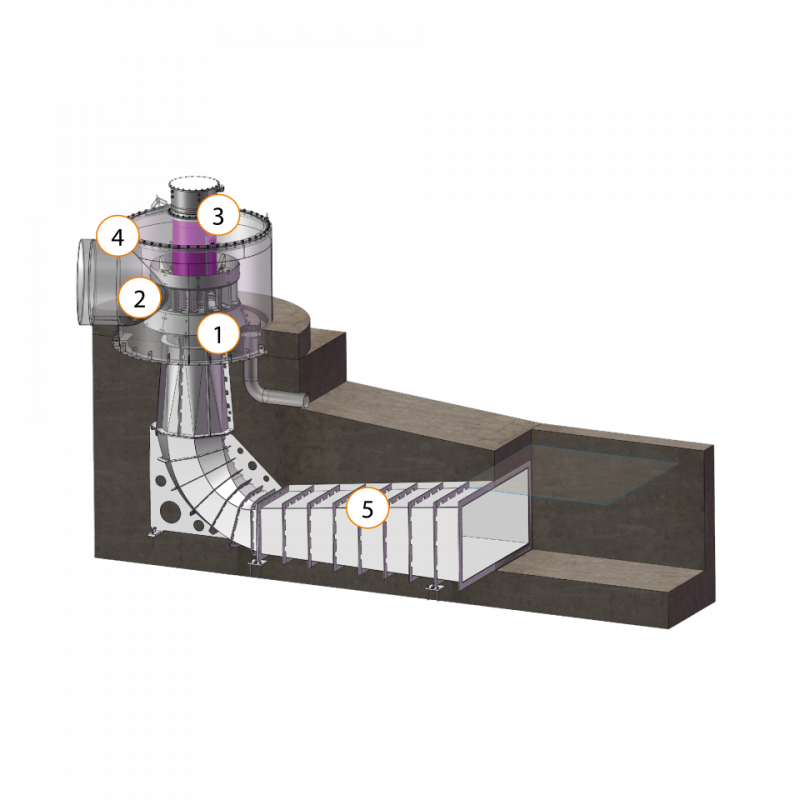

1 Laufrad mit festen Schaufeln

2 Leitapparat als Regelungs- und Notschlussorgan

3 Permanentmagnetgenerator

4 Saugrohr

5 Steuerung und Netzaufbereitung





wartungsfreies Laufrad

schwingungsarm

kein Entsander notwendig

doppelt reguliert durch Drehzahlvariation

Alle Vorteile der DIVE-Turbine



StartseiteRegelung

Downloads

application/pdf; charset=binary

DIVE-HAX-Turbine_Medium_Head

500 KB
